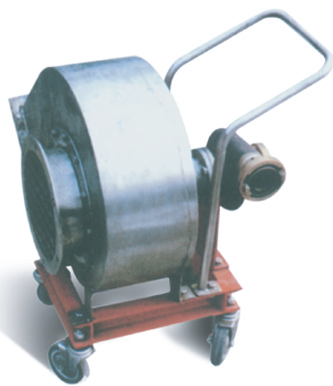

CSL系列水力驱动船用防爆离心通风机

    CSL型水力驱动防爆离心风机。具有防爆等級高，耐腐蚀、抗摇摆、振动和冲击性强。整机结构简单、紧凑、重量轻，操作简便，移动方便。用消防水直接驱动，可输送易燃、易爆气体、蒸气等危险性气体。

    CSL型水力风机由水轮机、机架，机壳，传动体和叶轮等组成。水涡轮用耐腐蚀铜合金精密铸造成型，机壳用奥氏体不锈钢焊成.叶轮用高强度铝合金铸成。整机结构为无火花结构。出风口角度抽风式为R90度送风式为R225度，两者不能通用。

结构型式:

        CBL防爆通风机制成 I 形 (直联式) 和 II 型 (隔舱式) 两种结构形式 。整机结构 ，均为无火花型结构 。I(直联式) 防爆通风机制成电动机直联结构。叶轮直接装在电动机轴上，机壳固定在防爆电动机法兰上。

        防爆通风机为卧式、单级、单吸入和气密式结构，也可制成立式结构。

        防爆通风机根据用户需要，可制成lI型 ( 隔舱式) 的结构．即风机和电机分隔舱形式，中间加传动装置、密封填料箱和挠性联轴器的结构。

        防爆通风机可制成逆转 ( 左转 ) 或 ( 顺转 ) ( 右转 )：

•                 左旋转一从防爆电动机端正视．叶轮按逆时针方向旋转，以“L”表示。

•                 右旋转一从防爆电动机端正视，叶轮按顺时针方向旋转，以“R”表示。

        防爆通风机的出风口位置按叶轮转向制成以下几种基本型式。根据需要出风口位置允许采用按30度或22.5度变化的其它型式。
